組立て式段差解消スロープ ブロックビルド(パーツ)

組合せで様々な段差に対応したスロープを作れる
3,520  (税込)
(税抜 3,200 )
お問い合わせ
必要ポイント数: 3200 ポイント
844052
在庫あり
+
※ 在庫数が足りない場合は
下のチャットアイコンからご相談ください
  • 全てのバリエーションリスト


※ この商品の配送には、メール便は使用できません

タイルの組合せにより 様々な段差に対応したスロープを作れます

  • 傾斜をゆるやかにする…
  • 踊り場をつくる…
  • 出入口の形状に合わせる…
  • 敷き詰めて段差を解消する…

こんなことが自由自在!


ホテルでの使用例

スーツケースや車いすのお客様のため、車寄せの段差解消にスロープビルドを設置しました。
車が乗りあげることもありますが、変形せず丈夫です。



学校での使用例

車いすの生徒の教室移動のため、スロープビルドを設置しました。
複雑な形の段差にも、対応可能です。
左右に転落防止のチューブを取り付けました。

組立て式段差解消スロープ ブロックビルド 設置事例


ブロックビルドの強さ

ブロックビルドはトラックが載ってもビクともしない強度です。
電動車いすはもとより、自動車や荷物搬送用カートなどの通行にもご利用いただけます。

耐荷重の目安(気温40度でのテスト) 1時間 荷重 1万時間 荷重
普通自動車のタイヤ 約1トン 約768kg
トラックのタイヤ(幅が広い) 約7.8トン 約5.2トン

※ 荷重面積により異なります。


こんな優れた特徴もあります

  • 素材は自然に優しいポリエチレン。有害物質が含まれておらずリサイクル可能。
  • 全面にある穴が水を通します。浴室のスノコやドアマットとしてもご利用いただけます。
  • 風雨や紫外線による色あせが起きません。
  • ばらばらに解体して、何度も組み直すことができます。
    ※ ロック類のパーツは交換が必要です。
      簡単に付け直し・再利用ができるオプション「リ・ロック」もございます。
  • 床や壁、敷居を傷付けずに設置することも可能です。
  • 家庭用洗剤や漂白剤での洗浄、高圧洗浄機でのお掃除も可能です。

直ぐに使える組立済みセットもあります。「関連商品タブ」をクリック

ご案内ビデオ


色々な段差への対応と簡単な組立

段差の形状や大きさ、高さに応じ、各種タイルを組合わせて段差解消ブロックを設置します。
組立は、日曜大工の経験が無い方でも大丈夫。ゴムハンマーとノコギリがあれば、簡単に組み立てられます。
タイルの横方向接続にはCロックを、縦方向接続には平面用Tロック、又は傾斜面Rロックをします。
なお、各タイルには、中詰めタイプを除き、横方向接続に必要なCロックは付属しています。

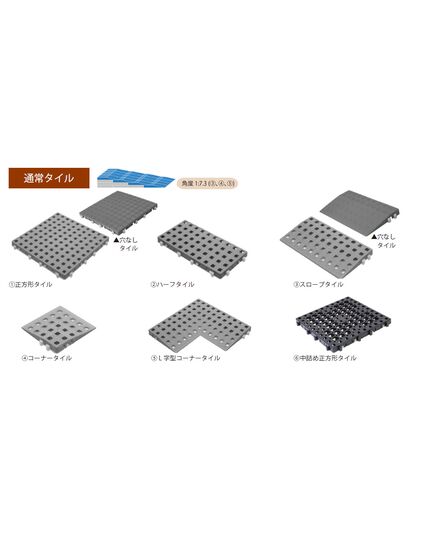

製品一覧表

記号 商品番号 種別
A 843920 正方形タイル
W250×D250×H18.7mm
290g
※「グレイ・穴なし」のみ310g
グレイ
844190 ブラウン
844080 イエロー
844053 グレイ・穴なし
B 843930 ハーフタイル
W250×D125×H18.7mm
145g
グレイ
844194 ブラウン
844090 イエロー
C 843940 スロープタイル
W250×D137×H2-18.7mm
140g
※「グレイ・穴なし」のみ150g

グレイ
844191 ブラウン
844260 イエロー
844054 グレイ・穴なし
D 843950 コーナータイル
W137×D137×H2-18.7mm
70g
グレイ
844192 ブラウン
844261 イエロー
E 843960 L字型コーナータイル
W250×W250×D137×H2-18.7mm
220g
L字コーナータイル ▲L字型コーナータイル(ブラウン)
L字型コーナータイルは、左右2つの部品で構成されています。設置時には2つを合わせてL字型にします。
グレイ
844193 ブラウン
F 844031 中詰め正方形タイル
W250×D250×H18.7mm
190g

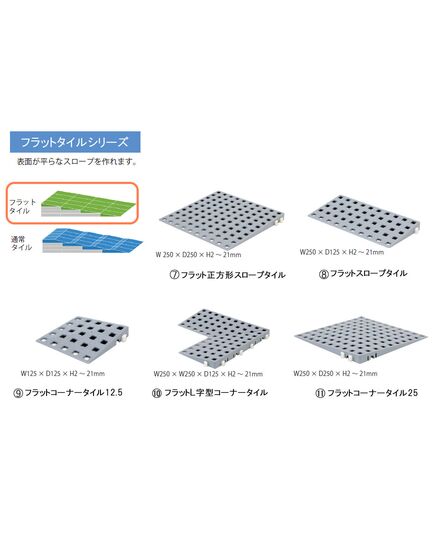

G 844070 フラット正方形スロープタイル
W 250×D250×H2-21mm
240g
グレイ
H 092697 フラットスロープタイル
W250×D125×H2-21mm
121g
グレイ
I 092698 フラットコーナータイル12.5
W125×D125×H2-21mm
56g
グレイ
J 092699 フラットL字型コーナータイル
W250×W250×D125×H2-21mm
196g フラットL字コーナータイル
L字型コーナータイルは、左右2つの部品で構成されています。設置時には2つを合わせてL字型にします
グレイ
K 092700 フラットコーナータイル25
W250×D250×H2-21mm
207g
グレイ
L
844282 6パックタイル/6パック中詰めタイル
正方形タイル2枚×3段分の嵩(かさ)上げ用タイル。
平面の嵩上げを効率的・低コストに行えます。
W500xD250xH56.1mm
歩行者、車いす利用者、歩行車利用者の通行用で、車やトラック、重機の通行には適しません。
他のタイルと接続するためのツメがついています。
*---*---*---*---
6パック中詰めタイル(黒色)は、見えない場所に使用する安価・軽量な内部用です。表面には使用できません。
リサイクル素材使用のため多少の色むらがあることがあります。

6パック グレイ、1,031g
844283 6パック中詰め、973g

M 844281 ランプアジャスター
ブロックビルドの下にはめて、高さを上げることができます。2-16mmの高さ調節(2mm単位)ができます。

N 844275 スリップストップ
ブロックビルドを、更に滑りにくくします。
ブロックビルドの裏側から、はめ込んで使用します。
黄色はスロープへの注意喚起と共に、アクセントにもなります。
正方形タイル用
844276 スロープタイル用
844277 フラットスロープタイル用
844278 フラット正方形スロープタイル用

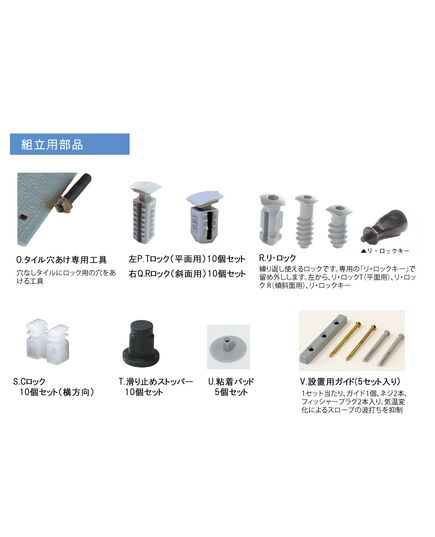

O 844055 タイル穴あけ専用工具
P 843970 Tロック(平面タイルの縦方向接続用)10個セット グレイ
844195 ブラウン
844262 イエロー
Q 843980 Rロック(傾斜面タイルの縦方向接続用)10個セット グレイ
844196 ブラウン
844263 イエロー

844279 Lロック 1個入
6パック2つを重ねて固定できる長いピンです。
正方形タイル/ハーフタイル1段と6パック2段、または正方形タイル/ハーフタイル4段と6パック1段、または正方形タイル/ハーフタイル5段重ねの厚さまで固定できます。
88x14x14mm



844280 Sロック 1個入
6パックとタイルを縦方向に接続するピンです。
正方形タイル/ハーフタイル2段と6パック1段、または正方形タイル/ハーフタイル3段重ねまで固定できます。
54x14x14mm


R
844287 リ・ロック
重ねたブロックビルドを固定するネジです。
固定・取り外しが簡単にでき、組みなおし・再利用ができます。
リ・ロックT(平面用)
844288 リ・ロックR(傾斜面用)
844290 リ・ロックS(傾斜面用・長め)
844289 リ・ロックキー(専用ドライバー)
S 843990 Cロック10個セット(タイルの横方向接続用)
T 844040 滑り止めストッパー10個セット
U 844050 粘着パッド5個セット
V 844052 設置用ガイド(5セット入り)
1セット当たり、ガイド1個、ネジ2本、フィッシャープラグ2本入り。

W 844060 脱輪防止チューブ(2m)
必要な長さにノコギリで切って使用できます。

スロープビルドの端にパイプを固定して、車いすがスロープから落ちるのを防ぎます。

X 844061 チューブロック(ネジ付)
脱輪防止チューブをタイルに固定するロック。SUS3×10 のネジ1個付。

Y 844063 チューブキャップ(2個セット)
脱輪防止チューブの先端用キャップ。

Z 844064 チューブドリル
脱輪防止チューブにキャップをはめる溝を作るための工具。
電動ドライバー(別売り)につけて使用します。

AA 844064 アジャストメント・キー
ブロックビルドのアジャストメントキー
「フラット」のタイル(高さ21mm)と、通常のタイル(高さ18.7mm)をつなげる際に使用します。
そのままでは3mm近い段差ができるため、アジャストメントキーを通常タイルの下にはめて、段差をならします。
オーダーメイドできるスロープ

※「フラット」のタイルは、フラット同士をつなげた際に平坦なスロープになるよう、少し高くなっています。
段差にあわせて作れるスロープ


備考

タイルには、横方向接続に必要なCロックが付いています。(除くF:中詰め正方形タイル、L:6パック)
